HTTP视频上传(断点续传)

本文档详细介绍了使用“HTTP断点续传”的方式实现文件上传的对接说明，并在本小节最后给出前端HTML5实现demo，以及若干服务端实现demo。

1 创建视频上传信息

根据本地待上传文件的各种属性请求该接口，获取系统分配的视频id(videoid), 上传路径(metaurl,chunkurl)等上传信息，以便进行后续上传。本接口需要使用THQS方式进行请求参数校验（关于THQS算法的细节请参见Spark API附录I）, 本接口不支持跨域访问。

接口地址http://spark.bokecc.com/api/video/create/v2

接口类型: GET 请求

需要传递以下参数：

返回数据uploadinfo包括如下字段：

返回json格式信息如下：

"uploadinfo": {

        "videoid": "3B35ED608474B8DB2BBA",

"userid":“40EF004A6F",

"servicetype":“240593F089",

"metaurl":"http://abc.com/servlet/uploadmeta/v2",

"chunkurl":"http://abc.com/servlet/uploadchunk/v2"

   }

}

异常返回格式：

{

"error":"SERVICE_EXPIRED"

}

错误码的定义如下表：

2 查询文件上传状态及断点位置

可以通过该接口查询文件的上传状态及“断点位置”（上传服务器已经接收的文件大小）， 处于上传状态中的文件记录，可以调用servlet/uploadchunk/v2 接口(即chunkurl， 后续有详细介绍) 从“断点位置”处发送文件块内容，实现“断点续传”。需要说明的是，在发送第一个文件块之前，必须要调用本接口一次，检查该条文件记录是否处于上传状态中。文件状态及“断点”介绍请见本接口的响应说明。

本接口支持跨域访问，不需要进行THQS参数加密校验。

接口地址:http://abc.bokecc.com/servlet/uploadmeta/v2

接口类型: GET请求。

(接口路径即上一步请求api/video/create/v2返回上传信息中的metaurl。)

需要传递以下参数：

返回数据 包括如下字段：

返回json格式信息如下：

{

       "result": 0,

"msg":"ok",

"received":1048576

}

上面的返回代表“查询状态及断点成功，已上传1048576字节，请继续上传”。

异常返回格式

{

"result": -3,

"msg":“Null or invalid filesize”,

"received":-1

}

上面的返回代表“请求参数错误，参数filesize非法或者为空”。

当返回result=1，此时received=文件长度filesize，代表整个文件已经完全接受完毕，上传操作可以结束了。

3 上传视频文件块CHUNK

通过该接口，向服务器分块发送文件数据。最大文件块chunksize=4MB。在上传具体的文件内容之前，要根据当前的”断点位置“对文件进行分块，然后依次调用此接口顺序上传文件块（即文件块的起始索引要和服务器已接收的长度相吻合）。如果传输过程中发生异常中断，需要再次获取”断点位置“并重新分块上传。

本接口支持跨域，不需要进行THQS参数校验。

接口地址: http://abc.bokecc.com/servlet/uploadchunk/v2

接口类型: POST 请求。 (接口路径即请求api/video/create/v2返回上传信息中的chunkurl。)

需要传递以下参数：

|参数|含义| |ccvid|vid，视频id, 必选|

参数ccvid直接附带在chunkurl之后即可，例如：http://abc.bokecc.com/servlet/uploadchunk/v2?ccvid=3B35ED608474B8DB2BB

返回数据 包括如下字段：

返回json格式信息如下：

{

       "result": 1,

"msg":"Receive success",

"received":128141777

}

上面的返回表示原始文件大小是 128141777 Bytes，服务器端接收了 128141777 Bytes，文件上传成功。

异常返回格式

{

        "result": -2,

"msg":"Internal IO error",

"received":-1

}

上面的返回代表”服务器内部IO错误“，当发生服务器内部错误的时候，可实现重试续传逻辑，以提高上传成功率。
当返回result=1，此时received=文件长度filesize，代表整个文件已经完全接受完毕，上传操作可以结束了。

4 上传过程中相关问题说明

(1) “HTTP断点续传”实现机制：

本接口通过HTTP POST方式将本地文件的指定部分（一段二进制数据）发送到服务器，服务器端会返回已经接收的文件长度，即”断点位置“。将要发送文件块的起止位置和”断点位置“的对应关系要符合HTTP/1.1协议（RFC 7233, section 4.2 :

https://tools.ietf.org/html/rfc7233#section-4.2的Content-Range约定。

POST报文格式：

POST  /servlet/resumechunk?ccvid=3B35ED608474B8DB2BB   HTTP/1.1

user-agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_9_4)

Charsert: UTF-8

Content-Type: multipart/form-data;

boundary=---------CCHTTPAPIFormBoundaryEEXX33781

Content-Range: bytes 0-1048575/128141777

Cache-Control: no-cache

Host: abc.bokecc.com

Accept: text/*

Connection: keep-alive

Content-Length: 1048773



-----------CCHTTPAPIFormBoundaryEEXX33781

Content-Disposition: form-data;name="file";filename="local.mp4"

Content-Type: application/octet-strea

(... binary block …)
-----------CCHTTPAPIFormBoundaryEEXX33781--

(2)Content-Range与断点说明：

用户在发送文件块的时候要根据返回的“断点位置”来设置HTTP header中的Content-Range内容。

Content-Range: bytes x-y/z

x 代表该块数据在整个文件中的开始索引== 上次请求返回的“断点位置”(received)。

y 代表该块数据在整个文件中的结束索引。

z代表文件总长度，即z = filesize 。

X和y都表示文件索引的下标位置，下标从0开始，到z-1止。即0 <= x <=y<=z-1 ，y-x+1=本次文件块的大小。

再举例说明一下：像上面z=filesize=128141777字节，大概是122.2M，每次发送1M内容的话，需要连续发送123次。

第一次：Content-Range: bytes 0-1048575/128141777

第二次：Content-Range: bytes 1048576-2097151/128141777

第三次：Content-Range: bytes 2097152-3145727/128141777

...

假设发送第n块的时候由于网络原因产生中断，再次GET servlet/uploadmeta/v2返回的断点位置是127083985，那么

第n+1次：Content-Range: bytes 127083985-128132560/128141777

第n+2次：Content-Range: bytes 128132561-128141776/128141777

发送完毕，最后一块发送了128141776- 128132561+1=9216字节。

(3)Content-Type与boundary说明：

在POST请求中上传文件内容，Content-Type 格式如下：

Content-Type: multipart/form-data; boundary=boundaryText

body体内容格式如下：

--boundaryText\r\n

Content-Disposition: form-data;name="file";filename="local.mp4"\r\n

Content-Type: application/octet-stream\r\n

\r\n

(... binary block ...)\r\n

--boundaryText--\r\n

其中，(... binary block …) 部分为文件块二进制数据内容。详细说明请参看rfc1867( Form-based File Upload: https://www.ietf.org/rfc/rfc1867.txt

发送文件块POST请求java代码示例：

/* url为http//abc.bokecc.com/servlet/uploadchunk/v2?ccvid=videoid*/

/* chunkStart为本次文件块的开始索引*/

/* chunkEnd为本次文件块的结束索引*/

/* file为本地待上传文件*/

/* bufferOut为本次文件块内容的二进制数组，bufferOut.length=chunkEnd-chunkStart+1 */

public  String uploadchunk(String url, long chunkStart, long chunkEnd, File file, byte[] bufferOut) {

         HttpURLConnection conn = null;

try{

// 定义数据分隔线

               String BOUNDARY = "---------CCHTTPAPIFormBoundaryEEXX"+ newRandom().nextInt(65536);

               URL openUrl = newURL(url);conn = (HttpURLConnection)openUrl.openConnection();

// 发送POST请求必须设置如下两行

               conn.setDoOutput(true);

               conn.setDoInput(true);

               conn.setUseCaches(false);

               conn.setRequestMethod("POST");

               conn.setRequestProperty("connection", "Keep-Alive");

               conn.setRequestProperty("user-agent", "Mozilla/5.0 (Macintosh; Intel Mac OS X 10_9_4)");

               conn.setRequestProperty("Charsert", "UTF-8");

               conn.setRequestProperty("Content-Type", "multipart/form-data; boundary="+ BOUNDARY);

// content-range

              conn.setRequestProperty("Content-Range", "bytes "+ chunkStart + "-"+ chunkEnd + "/"+ file.length());

               OutputStream out = newDataOutputStream(conn.getOutputStream());

               StringBuilder sb = newStringBuilder();

              sb.append("--").append(BOUNDARY).append("\r\n");

               sb.append("Content-Disposition: form-data;name=\"file\";filename=\""+ file.getName()+ "\"\r\n");

               sb.append("Content-Type: application/octet-stream\r\n");

              sb.append("\r\n");

byte[] data = sb.toString().getBytes("UTF-8");

               out.write(data);

               out.write(bufferOut);

// 定义最后数据分隔线

byte[] end_data = ("\r\n--"+ BOUNDARY + "--\r\n").getBytes();

               out.write(end_data);

               out.flush();

               out.close();


// 定义BufferedReader输入流来读取URL的响应

               BufferedReader reader = newBufferedReader(newInputStreamReader(conn.getInputStream()));

               StringBuffer resultBuf = newStringBuffer("");

               String line = null;

while((line = reader.readLine()) != null) {

               resultBuf.append(line);

               }

               reader.close();

               conn.disconnect();

returnresultBuf.toString();

        } catch(Exception e) {

               System.out.println("发送POST请求出现异常！"+ e);

               e.printStackTrace();

        }finally{

if(conn != null) conn.disconnect();

        }

return null;

 }

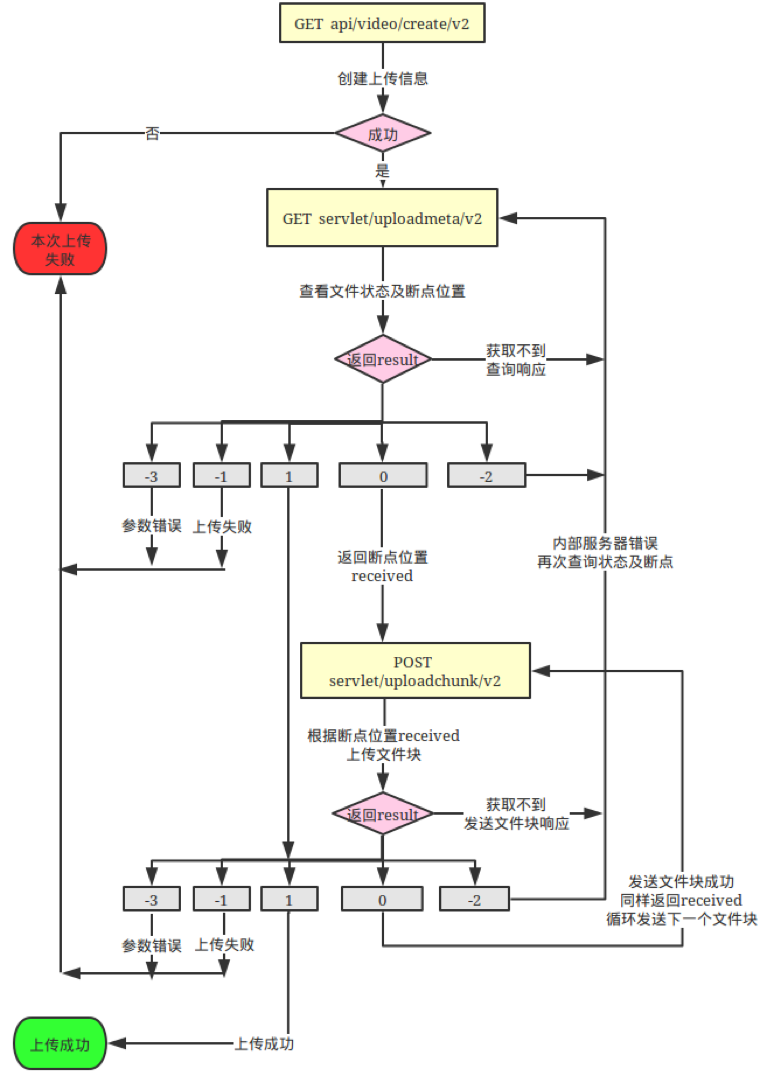

(5) 上传步骤说明（流程图）：

1、调用api/video/create/v2, 获取视频上传信息（videoid，metaurl，chunkurl等）。

2、调用servlet/uploadmeta/v2 (metaurl), 查询该条文件的上传状态及断点位置。

3、根据断点位置对本地文件进行分块，循环调用servlet/uploadchunk/v2 (chunkurl) 发送文件块，直到文件数据全部发送。

4、如果在发送文件块的过程中出现中断，可再次调用servlet/uploadmeta/v2 (metaurl) 以查询当前的文件状态及断点位置，判断并执行后续动作，直到文件上传成功或失败。

5、应当实现适宜的重试循环逻辑，以提高上传成功率（当网络环境较差时，可能会多次出现上传中断或拿不到响应的情况，或者遇到服务器内部错误的时候，应该重试续传，具体可参看流程图）

前端H5实现上传demo地址: https://github.com/CCVideo/VOD_H5_UploadDemo

服务端Java实现的上传demo地址:https://github.com/CCVideo/VOD_JAVA_UploadDemo
